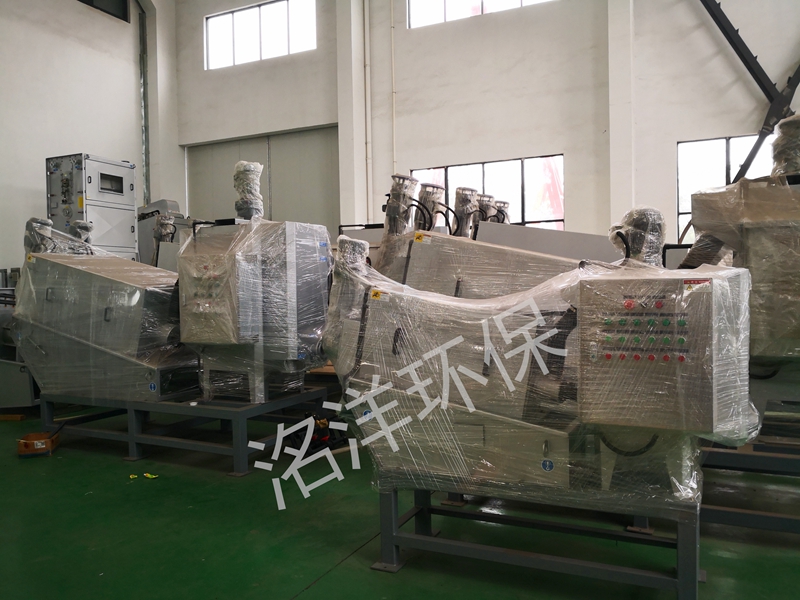

构造原理

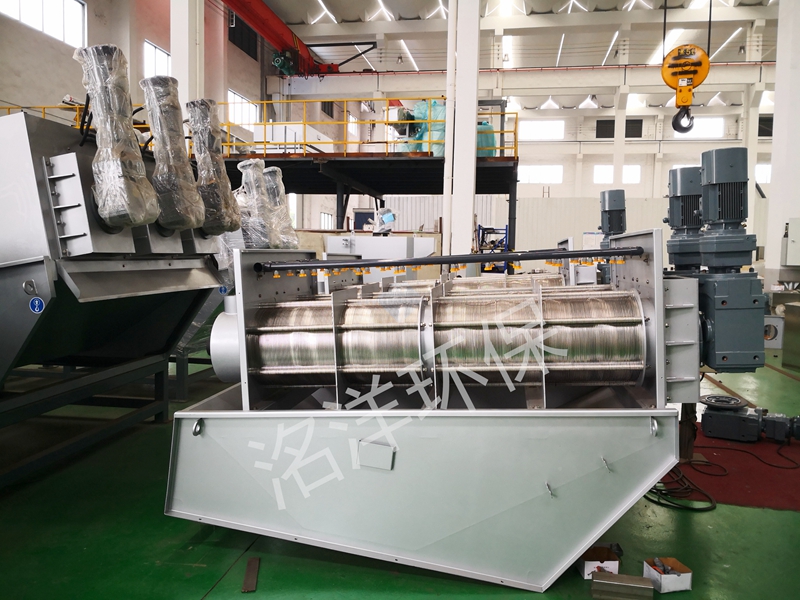

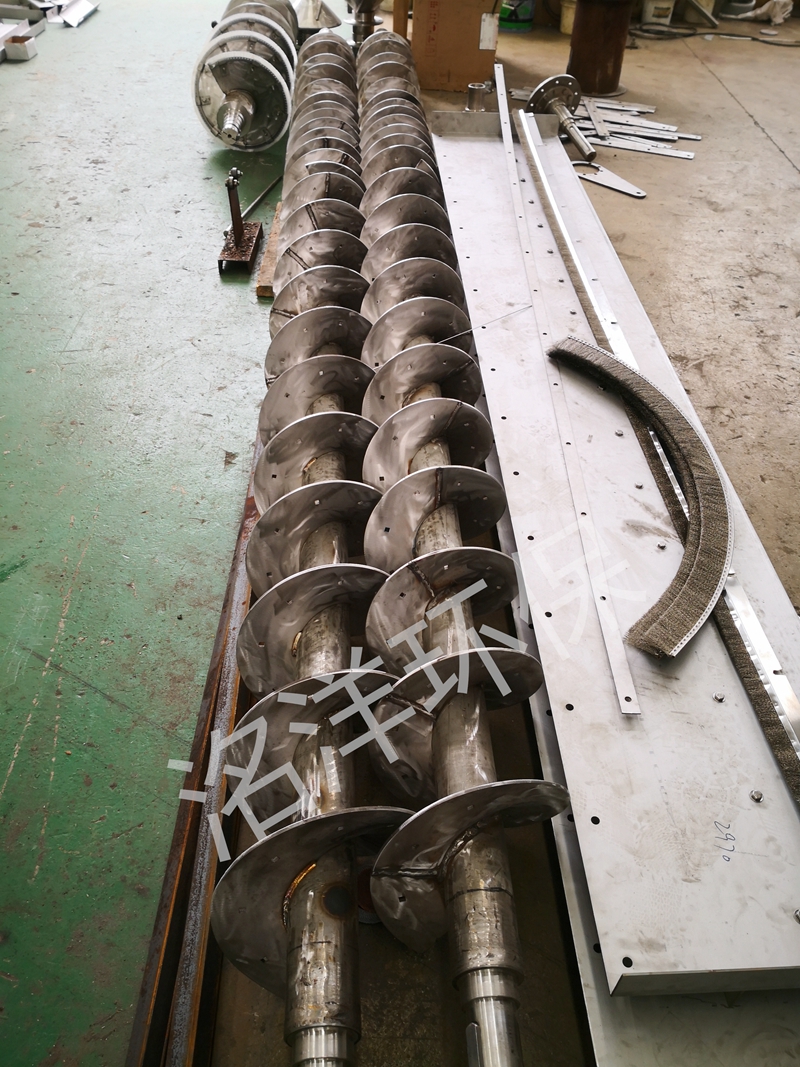

脱水机的叠螺主体是由固定环和游动环相互层叠,螺旋轴贯穿其中形成的过滤装置。前段为浓缩部, 后段为脱水部。
固定环和游动环之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小。
螺旋轴的旋转在推动污泥从浓缩部输送到脱水部的同时,也不断带动游动环清扫滤缝,防止堵塞。
脱水原理
污泥在浓缩部经过重力浓缩后,被输送到脱水部,在前进的过程中随着滤缝及螺距的逐渐变小,以及在背压板的阻挡作用下,产生极大的内压,容积不断缩小,达到充分脱水的目的。
叠螺污泥脱水机的技术优势
适用广泛
不易堵塞
操作简单
低速运转
螺旋轴的转速约2~3转/分,耗电极低
故障少,噪音振动小,操作安全
小型设计
经久耐用
机体几乎全部采用不锈钢材质,能够最大限度延长使用寿命
更换部件只有螺旋轴和游动环,使用周期长
选型参照
机型 | 污泥处理量 |
2000mg/L | 5000mg/L | 10000mg/L | 20000mg/L | 25000mg/L | 50000mg/L |
XLDR201 | 12 m3/h | 5m3/h | 2.5m3/h | 1.3m3/h | 1m3/h | 0.5m3/h |
XLDR202 | 24m3/h | 10m3/h | 5m3/h | 2.6m3/h | 2m3/h | 1m3/h |
XLDR301 | 30m3/h | 12m3/h | 6m3/h | 3m3/h | 2.5m3/h | 1.2m3/h |
XLDR302 | 60m3/h | 24m3/h | 12m3/h | 6m3/h | 5m3/h | 2.4m3/h |
XLDR351 | 50m3/h | 20m3/h | 10m3/h | 5m3/h | 4m3/h | 2m3/h |
XLDR352 | 100m3/h | 40m3/h | 20m3/h | 10m3/h | 8m3/h | 4m3/h |
XLDR401 | 75m3/h | 30m3/h | 15m3/h | 7.5m3/h | 6m3/h | 3m3/h |
XLDR402 | 150m3/h | 60m3/h | 30m3/h | 15m3/h | 12m3/h | 6m3/h |
规格尺寸
机型 | 螺旋轴规格 | 泥饼排出口 离地面距离(mm) | 机械尺寸(mm) | 净重 | 运行重量 |
长 | 宽 | 高 |
XLDR201 | ф200×1 | 4500 | 2500 | 900 | 1300 | 350kg | 750kg |
XLDR202 | ф200×2 | 450 | 2500 | 1150 | 1300 | 520kg | 1100kg |
XLDR301 | ф300×1 | 560 | 3500 | 1300 | 1500 | 860kg | 1350kg |
XLDR302 | ф300×2 | 560 | 3500 | 1700 | 1500 | 1450kg | 1850kg |
XLDR351 | ф350×1 | 680 | 5000 | 1700 | 1600 | 1900kg | 2500kg |
XLDR352 | ф350×2 | 680 | 5000 | 2600 | 1600 | 26000kg | 3400kg |
XLDR401 | ф400×1 | 680 | 5000 | 3500 | 1600 | 3400kg | 4300kg |
XLDR402 | ф400×2 | 680 | 5000 | 4300 | 1600 | 4200kg | 5200kg |
运行条件
机型 | 电机功率(kW) | 清洗用水压 | 清洗用水量(L/H) | 维护频度 |
螺旋轴 | 搅拌机 | 合计 |
XLDR201 | 0.25 | 0.4 | 0.65 | 0.2KPa - 0.2Kpa (无须配备高压冲洗装置) | 24 | 5分钟/天 |
XLDR202 | 0.5 | 0.4 | 0.90 | 24 |
XLDR301 | 0.37 | 0.4 | 0.77 | 48 |
XLDR302 | 0.74 | 0.75 | 1.5 | 64 |
XLDR351 | 0.55 | 0.75 | 1.3 | 120 |
XLDR352 | 1.1 | 0.75 | 1.85 | 144 |
XLDR401 | 0.75 | 1.1 | 1.85 | 216 |
XLDR402 | 1.5 | 1.1 | 2.6 | 260 |
